Logic高速光耦

總覽
參數表

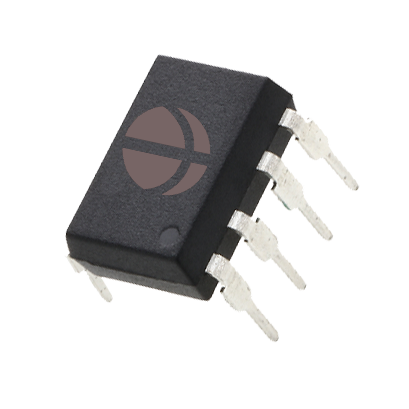

這是一款有GaAsP發光二極管和集成高增益光電探測器光耦合的高速光耦，檢測器IC的輸出是集電極開路的肖特基箝位晶體管，這種設計提供了最大的交流和直流電路隔離，高隔離電壓提高了終端應用的安全性，同時實現了LVTTL/LVCMOS兼容性, 這些光耦合器適用用于高速邏輯接口、輸入/輸出，低中速RS-232和高速RS-485以及工廠網絡。

KPC2631能夠對標替代EL2630、EL2631、HCPL-2630、HCPL-2631、HCPL-263A、HCPL-263N、HCPL-4661、HPL6N237、ICPL2630、ICPL2631、LTV-2630、SFH6750、SFH6751、SFH6752、TLP2630、TLP2631、TLP2662(F)、VO2630、VO2631、VO4661、VOH263A等產品，實現降本替換的效用。

應用領域

?消除接地環路

?將LSTTL轉換為TTL，LSTTL或5伏CMOS

?線路接收器，數據傳輸

?數據復用

?開關電源

?更換脈沖變壓器

?計算機外圍設備接口

?高速邏輯接地隔離

零件號	KPC2631
數據表	暫無文檔
通道數Number of Channels	2
輸入類型Input Type	DC
輸出類型Output Type	Open Collector
輸出電流Current Output	5ma
共模瞬態抗擾度Common Mode Transient Immunity	10000v/ns
數據速率Data Rate	10MBd
傳播延遲Propagation Delay tpLH / tpHL	90ns；75ns
電源電壓Voltage Supply	3.3~5v
隔離電壓Voltage Isolation	5000Vrms
封裝Package	DIP8/SMD8
